Für eine Erfassung großer Datenmengen von beispielsweise Messdaten mittels Sensoren fallen in kurzer Zeit große Datenmengen an, die mit einem Zeitstempel des jeweiligen Messzeitpunkts erfasst werden müssen (Zeitreihendaten). Eigens für diese Aufgaben wurde die Datenbank InfluxDB entwickelt. Der OPC Router ist mit dem InfluxDB Plug-in in der Lage, diese Daten direkt an eine Influx Datenbank zu übergeben und so die Datenmengen für Analyse- und BigData-Anwendungen bereit zu stellen. Falls Sie die InfluxDB Cloud oder InfluxDB 3 einsetzen, erfahren Sie mehr zur praktischen Anbindung in unserer Anleitung „Datenquellen mit der InfluxDB Cloud und der InfluxDB 3 anbinden„.

Ein detailliertes Video zum Thema „Anbindung von Datenbanksystemen“ finden Sie hier in unserem Tutorial-Stream.

influxdb OPC Router

Erfahren Sie in unserer Anleitung, wie Sie in Ihrer Produktion die InfluxDB-Datenquellen mit Hilfe des OPC Router InfluxDB Plug-ins in der graphischen Konfiguration des OPC Routers anbinden und Daten übergeben. Nachfolgend haben wir eine Schritt für Schritt-Anleitung für eine erfolgreiche Anbindung kompakt und übersichtlich dargestellt.

1. InfluxDB 2 Token erstellen

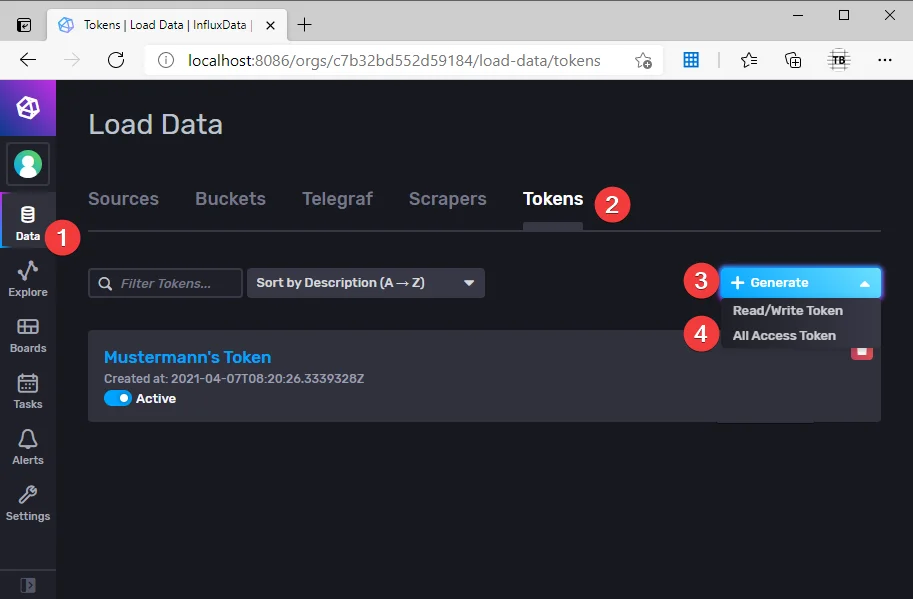

1. Erstellen Sie für die nötigen Rechte in Influx einen Token. Gehen Sie dazu auf die Oberfläche von Influx und dann über folgende Menüpunkte: Data (1) –> Tokens (2) –> Generate (3) –> All Access Token (4)

influxdb

2. Es öffnet sich ein Popup, dort kann der Token benannt werden.

influxdb Token

3. Danach auf den Token (1) klicken und sich die ID (2) notieren.

influxdb Token

2. Erforderliche Authentifizierungsdaten bereitstellen

Hierzu muss auf der InfluxDB 2 ein User für die v1 API erstellt werden. Führen Sie dazu folgende Schritte aus.

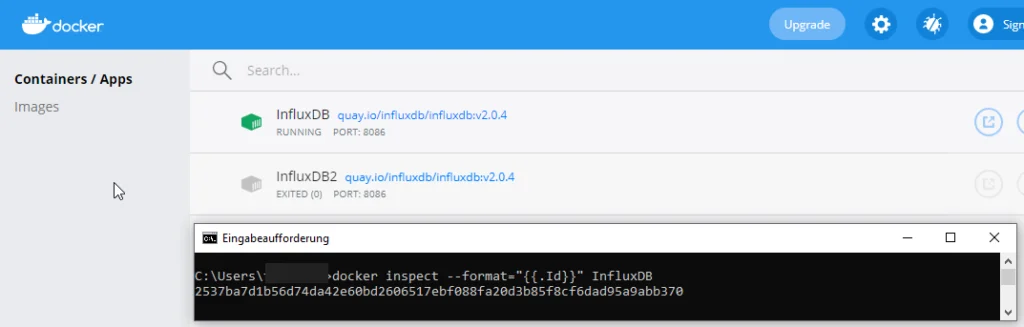

1. Docker Container ID ermitteln: Dazu die CMD öffnen und folgendes eingeben:
docker inspect --format="{{.Id}}" InfluxDB

docker influxdb

2. Docker Container Verbindung mit dem User root herstellen, damit die nötigen Rechte vorhanden sind.

Dazu in der CMD folgendes eingeben (hierfür benötigen Sie die eben ermittelte Container ID):

  1. docker exec -it --user root 2537ba7d1b56d74da42e60bd2606517ebf088fa20d3b85f8cf6dad95a9abb370 /bin/bash
  2. nun ist in der CMD folgendes zu sehen:
    SSH influxdb

3. InfluxDB-Verbindungskonfiguration erstellen:

influx config create

--config-name

--host-url <(http://localhost:8086)>

--org

--token

Mit dem User root in CMD nun folgendes ausführen

influx config create --config-name admin --host-url http://localhost:8086 --org influxdata --token pI1ZHouLVhQ16rlZdQbJOfFhGC5zuWECA707KQKGkr-WhT0g9wmECPWwMin8yKbd937KQDtsDLoClBm_dBr6TA== --active

Dann sollte es so ähnlich aussehen:
InfluxDB Verbindungskonfiguration

4. Influx Bucket ID ermitteln

Dazu auf die Oberfläche von Influx gehen: Data (1) –> Buckets (2) –> gewünschtes Bucket (3) anschauen und ID notieren.

Influx Bucket ID ermitteln

5. Erstellen Sie eine Legacy-Autorisierung mit der InfluxDB 1.x-Kompatibilitäts-API. Es ist wichtig, hierbei auf Groß- und Kleinschreibung zu achten:

influx v1 auth create

--read-bucket

--write-bucket

--username

--org

Mit dem User root in CMD nun folgendes ausführen:

influx v1 auth create --read-bucket 07bdc227c49e63ab --write-bucket 07bdc227c49e63ab  --username Mustermann --org InfluxData

Wenn hier eine Fehlermeldung kommt dann kann man auch folgendes nutzen:

influx v1 auth create --read-bucket 07bdc227c49e63ab --write-bucket 07bdc227c49e63ab  --username Mustermann --org InfluxData --password *****

Vergeben Sie dann ein Passwort. Das Passwort wird nicht aktiv als geschrieben angezeigt, wenn es an der blau-markierten Stelle eingegeben wird.

influx Passwort vergeben

6. Influx Org ID ermitteln

Mit dem User root in CMD nun folgendes ausführen: influx org list

Influx Org ID ermitteln

7. Manuelles Erstellen eines DBRP-Mappings

Es folgt eine Datenbank- und Aufbewahrungsrichtlinien-Zuordnung, damit die Daten abgefragt werden können:

influx v1 dbrp create

       --db

       --rp

       --bucket-id

       --org-id

Mit dem User root in CMD nun folgendes ausführen:
influx v1 dbrp create --db BucketData --rp Forever --bucket-id 07bdc227c49e63ab --default --org-id c7b32bd552d59184

Dann sollte es so ähnlich aussehen:

Manuelles Erstellen eines DBRP-Mappings

3. OPC Router 4 Einstellungen für InfluxDB 2

In den nächsten Schritten erfolgt die Plug-in und Verbindungs-Einrichtung.

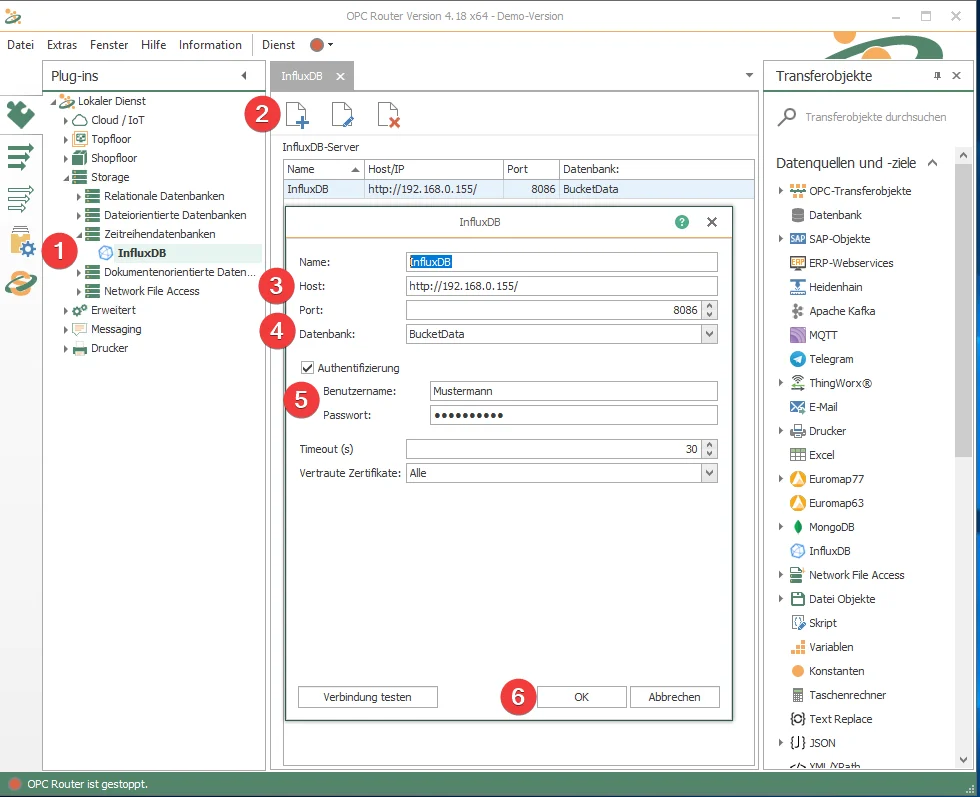

1.  Legen Sie im OPC Router das InfluxDB Plug-in an:

  1. Navigieren Sie ins Plug-in InfluxDB.
  2. Legen Sie einen neuen InfluxDB-Server an.
  3. Passen Sie den Namen und den Host an.
  4. Geben Sie bei Datenbank den Bucket an.
  5. Nutzen Sie den User und das Passwort von dem Punkt „Erstellen eine Legacy-Autorisierung mit der InfluxDB 1.x-Kompatibilitäts-API.
  6. Verbindung testen und mit OK bestätigen.

Im OPC Router das InfluxDB Plugin anlegen

2. Im OPC Router eine InfluxDB Verbindung anlegen

Hier wird eine Verbindung im OPC Router dafür angelegt, um Daten zu übertragen.

  1. Erstellen Sie dazu eine neue Verbindung.
  2. Öffnen Sie diese.
  3. Nutzen sie ein Trigger Objekt, hier einen Time-Trigger.
  4. Wählen Sie die Quelle aus, von wo die Daten bezogen werden sollen. In diesem Fall ist das der KEPServerEX 6.
  5. Wählen Sie das Transferobjekt InfluxDB aus um zu definieren, wohin die Daten geschrieben werden sollen.

Im OPC Router eine InfluxDB Verbindung anlegen

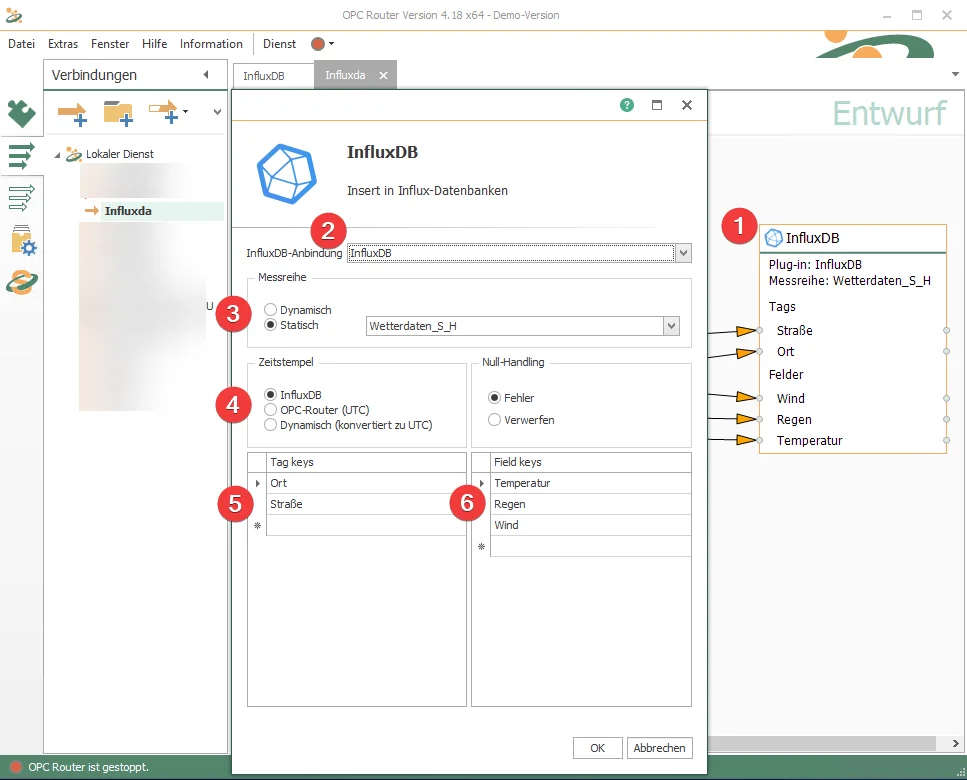

3. Transferobjekt InfluxDB

  1. Öffnen Sie per Doppelklick ein Transferobjekt.
  2. Wählen Sie die zuvor angelegte Influx-Anbindung aus.
  3. Geben Sie eine Messreihe an, wobei der Name beliebig gewählt werden kann. Wenn noch keine Messreihe vorhanden ist, wird diese automatisch in Influx erstellt.
  4. Wählen Sie einen Zeitstempel aus, mit dem die Daten gespeichert werden sollen.
  5. Geben Sie die Tag Keys ein, die dem geschriebenen Wert zugewiesen werden sollen (Dient u.a. als Filter in Influx).
  6. Geben Sie die Field Keys, d.h. die Felder an, in die der Wert geschrieben werden soll.
  7. Bestätigen Sie mit OK.

Schalten Sie die neu erstellten Verbindungen im OPC Router produktiv.

Transferobjekt InfluxDB

4. In InfluxDB 2 Daten anzeigen lassen

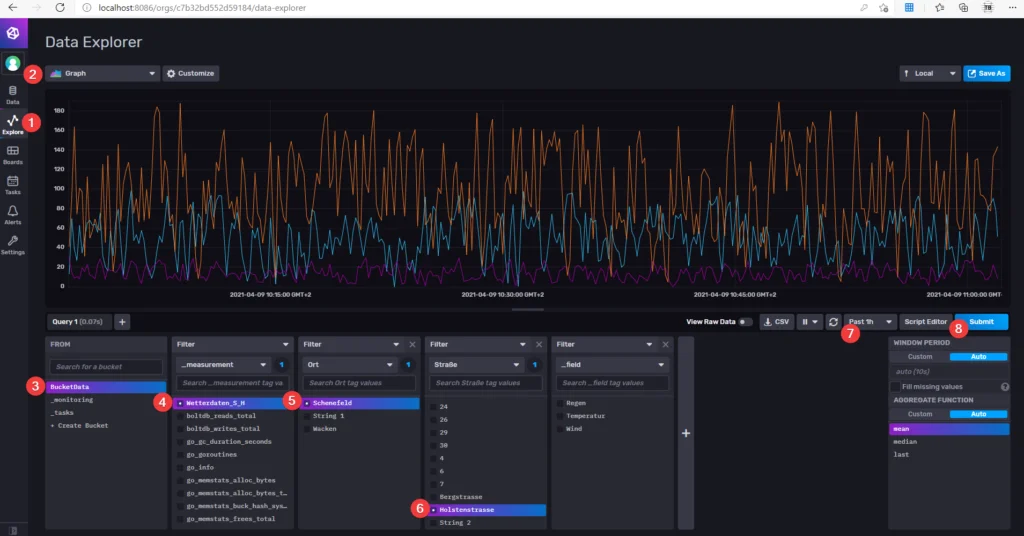

1. Gehen Sie auf die InfluxDB 2 Oberfläche, wählen Sie Explore aus (1) und z.B. den Graph (2). Unter (3) können Sie den Bucket wählen und bei (4/5/6) können Sie Filter auswählen, um nicht alle Daten anzeigen zu lassen, sondern nur bestimmte. Unter (7) können Sie auswählen, welcher Zeitraum betrachtet werden soll. Unter (8) kann man eine Anzeige mit den vorgenommenen Einstellungen sehen.

In InfluxDB 2 Daten anzeigen lassen

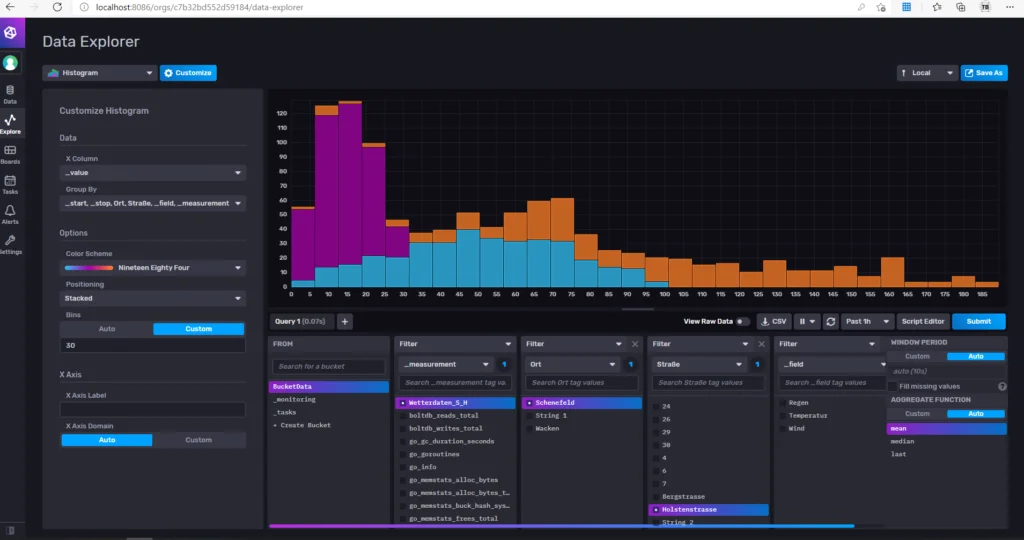

2. Bei influxDB 2 können verschiedenen Darstellungsmöglichkeiten gewählt und mit „Customize“ angepasst werden:

influx verschiedenen Darstellungsmöglichkeiten
